ZHD系列(電動/氣動)最小流量調節閥(控制閥)

ZHD系列(電動/氣動)最小流量調節閥采用的是多級籠式對稱小孔套筒成的流道調節閥，完全控制了流過閥內的介質的流速，大幅度的降低了高壓氣體或者蒸汽在閥內產生的噪音，穩定的多級別降壓有效使液體不會產生氣蝕，是使用在高壓介質場所性能穩定的控制閥，可選擇多彈簧氣動簿膜機構或電動執行機構等.

在線咨詢

021-66861950

ZHD系列(電動/氣動)最小流量調節閥(控制閥) 介紹

技術參數及性能

閥體型式	直通鑄造球型閥
公稱通徑	DN20 、25 、32 、40 、50 、65 、80 、100 、200
公稱壓力	PN 1.6、2.5、4.0、6.4、10、16、25Mpa
公稱壓力	CLASS 150、300、600、900、1500Lb
連接方式	法蘭 FF、RF、RTJ、等焊接：SW、BW
執行機構	氣動：多彈簧執行機構
執行機構	電動：3810L系列、PSL系列
閥芯型式	多級籠式套筒
流量特性	等百分比、線性

型號編制

Z	R：電動381系列	H直行程	D:多級籠式套筒	-16： PN1.6Mpa	C：碳鋼		DN 20 口徑20mm
	P：電動PS系列			-16： PN1.6Mpa	P：鉻鎳鈦鋼		DN 20 口徑20mm
	J：氣動薄膜			-150LB： CL 150LB	I：鉻鉬鋼	-B：氣閉	IN 1〞口徑1〞
	H:直行程氣缸			-150LB： CL 150LB	V：鉻鉬釩鋼	-K：氣開	IN 1〞口徑1〞

可提供的用戶選擇

閥體	型式	直通	閥蓋	型式	標準、加長型
閥體	材質	WCB、WC9、304、316等	閥蓋	材質	WCB、WC9、304、316等
閥芯	特性	直線、等百分比、快開	填料	“V”型PTFE、柔性石墨、波紋管
閥芯	材質	304、304+STL/PTFE、316、316+STL/PTFE	填料	“V”型PTFE、柔性石墨、波紋管
定位器	電氣閥門定位器、智能型數字定位器
附件	電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等

本體材質為碳鋼

表3．本體材質為不銹鋼

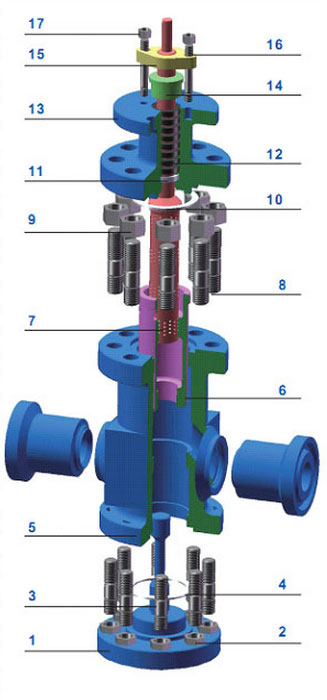

本體材質為碳鋼
1	底座	25	LF2	F22
2	螺母	25	35	25Cr2Mo1VA
3	螺栓	35	40MnB	25Cr2Mo1VA
4	墊片	316+石墨/PTEF
5	閥體	25	LF2	F22
6	閥座	304	304	304
7	閥桿	304	304	304
8	螺栓	35	40MnB	25Cr2Mo1VA
9	螺母	25	35	25Cr2Mo1VA
10	墊片	316+石墨/PTEF
11	填料墊	304	304	304
12	填料	PTFE/柔性石墨
13	閥蓋	25	LF2	F22
14	壓套	304	304	304
15	壓蓋	25	LF2	F22
16	螺栓	35	40MnB	25Cr2Mo1VA
17	螺母	25	35	25Cr2Mo1VA
1	底座	CF8	CF8M	CF3M
2	螺母	304	316	316L
3	螺栓	304	316	316L
4	墊片	316+石墨/PTEF
5	閥體	CF8	CF8M	CF3M
6	閥座	304	316	316L
7	閥桿	304	316	316L
8	螺栓	304	316	316L
9	螺母	304	316	316L
10	墊片	316+石墨/PTEF
11	填料墊	304	316	316L
12	填料	PTFE/柔性石墨
13	閥蓋	CF8	CF8M	CF3M
14	壓套	304	316	316L
15	壓蓋	CF8	CF8M	CF3M
16	螺栓	304	316	316L
17	螺母	304	316	316L

以上為標準的配置結構，閥座為金屬對金屬，還可提供用斯太萊合金涂層的硬化閥內件。針對具體使用溫度，我們有更加合理的螺栓螺母選擇。
PTFE V形環閥桿填料是的標準配置也可選用柔性石墨。
標準的閥體材料是碳鋼和不銹鋼，還可以提供多種用于高腐蝕性應用場合的合金材料。
